2. 简介#

2.1. 概述#

AXCL 是用于在 AXERA 芯片平台上开发深度神经网络推理、转码等应用的 C、Python 语言 API 库，提供运行资源管理，内存管理，模型加载和执行，媒体数据处理等 API，其逻辑架构图如下图所示：

2.2. 概念#

AXCL 运行时库有 Device、Context、Stream、Task 等基本概念，其关系如下图所示：

  • Device：提供计算和媒体处理的硬件设备，通过 PCIe 接口和 Host 连接。

    • Device 的生命周期源于首次调用 axclrtSetDevice 接口。

    • Device 使用引用计数管理生命周期，axclrtSetDevice 引用计数加 1，axclrtResetDevice 引用计数减1。

    • 当引用计数减少为零时，本进程中的 Device 资源不可用。

    • 若存在多个 Device，多个 Device 之间的内存资源不能共享。

  • Context：执行上下文容器，管理包括 Stream，内存等生命周期，Context 和应用线程绑定。Context 一定隶属于一个唯一的 Device。Context 分为隐式和显示两种：

    • 隐式 Context（即默认 Context）：

      • 调用 axclrtSetDevice 接口指定设备时，系统会创建一个隐式 Context，当 axclrtResetDevice 接口引用计数为零时隐式 Context 被自动销毁。

      • 一个 Device 只会有一个隐式 Context，隐式 Context 不能通过 axclrtDestroyContext 接口销毁。

    • 显示Context：

      • 调用 axclrtCreateContext 接口显示创建，调用 axclrtDestroyContext 接口销毁。

      • 进程内的 Context 是共享的，可以通过 axclrtSetCurrentContext 进行切换。推荐应用为每个线程中创建和销毁显示 Context。

  • Stream：执行任务流，隶属于 Context，同一个 Stream 的任务执行保序。Stream 分为隐式和显示两种：

    • 隐式 Stream（即默认 Stream）：

      • 每个 Context 都会创建一个隐式 Stream，生命周期归属于 Context。

      • native sdk 模块（比如AXCL_VDEC_XXX、AXCL_SYS_XXX等）使用隐式 Stream。

    • 显示Stream：

      • 由 axclrtCreateStream 接口创建，由 axclrtDestroyStream 接口销毁。

      • 当显示 Stream 归属的 Context 被销毁或生命周期结束后，即使该 Stream 没有被销毁，亦不可使用。

  • Task：Device 任务执行实体，应用不可见。

2.3. 应用线程和Context#

  • 一个应用线程一定会绑定一个 Context，所有Device的任务都必须基于 Context。

  • 一个线程中当前会有一个唯一的 Context，Context 中绑定了本线程任务执行的 Device。

  • 应用线程中支持通过 axclrCreateContext 创建多个 Context，但一个线程同一时刻只能使用一个 Context。连续创建多个 Context，线程绑定的是最后一个创建的 Context。

  • 进程内支持通过 axclrtSetCurrentContext 绑定当前线程的 Context，连续多次调用 axclrtSetCurrentContext，最终绑定的是最后一次的 Context。

  • 多线程推荐为每个线程显示创建一个Context。

  • 推荐通过 axclrtSetCurrentContext 切换 Device。

小技巧

SDK axcl/sample/runtime 提供了如何在线程中创建和销毁Context的示例代码。

2.4. 参考硬件#

2.4.1. AX-M1#

瑞莎智核 AX-M1 是一款基于爱芯元智公司 AX8850 SoC 推出的高性能 M.2 加速模组，具有高算力、高能效比等特性，专为边缘智能计算与 AI 推理应用打造。 集成多核高性能 CPU 和高算力 NPU，具备卓越的多媒体处理能力，为各类边缘 AI 场景提供高效、灵活的硬件支撑。

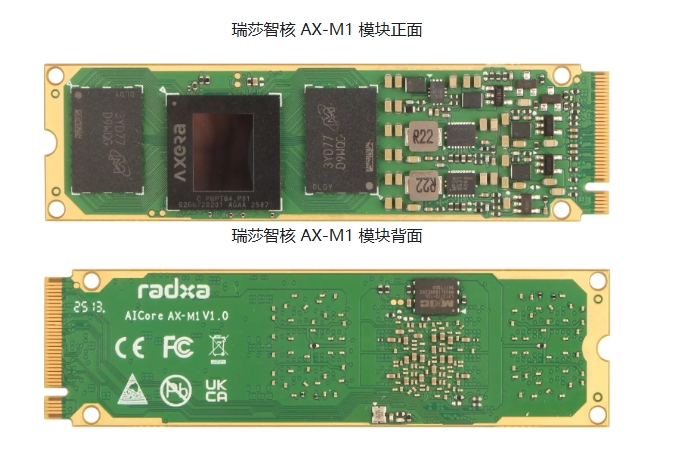

产品图片

产品规格

描述

CPU

八核 Cortex-A55，主频高达 1.5GHz

内存

8GB LPDDR4x

NPU

24TOPS@INT8；支持矩阵运算单元和智能视觉引擎

支持 CNN、Transformer 模型部署，支持 LLM、VLM 部署

VPU

支持 H.264/H.265 8K@30fps编解码和 16 路 1080p@30fps 解码

硬件适配

支持 Intel、AMD、Rockchip 等主机平台

系统适配

支持 Ubuntu、Debian、CentOS 等主流 Linux 发行版

外形尺寸

M.2 2280，M Key

工作电压

3.3 V

系统功耗

≤ 8W

2.4.2. LLM-8850#

M5Stack LLM‑8850 Card 是 M5Stack 的一款面向边缘设备的 M.2 M‑Key 2242 AI 加速卡。

产品图片

产品规格

描述

CPU

八核 Cortex-A55，主频高达 1.5GHz

内存

8GB LPDDR4x

NPU

24TOPS@INT8；支持矩阵运算单元和智能视觉引擎

支持 CNN、Transformer 模型部署，支持 LLM、VLM 部署

VPU

支持 H.264/H.265 8K@30fps编解码和 16 路 1080p@30fps 解码

硬件适配

支持 Intel、AMD、Rockchip 等主机平台

系统适配

支持 Ubuntu、Debian、CentOS 等主流 Linux 发行版

外形尺寸

M.2 2242，M Key

工作电压

3.3 V

系统功耗

≤ 8W
